Automatické potrubie 3
Auto Duct Line III sa skladá z odvíjača, drážkovacej jednotky vyrovnávacieho stroja, drážkovacej jednotky „V“ a „štvorca“, rezacej jednotky a ohýbacej jednotky. Pre prírubové kanály TDF sa používajú štandardné "V" a "štvorcové" drážkovacie zariadenia a "štvorcové" drážkovacie zariadenie sa môže použiť aj na výrobu TDC prírub.
- Rýchle delievery
- Kvality
- 24/7 Zákaznícky servis
Product Introduction

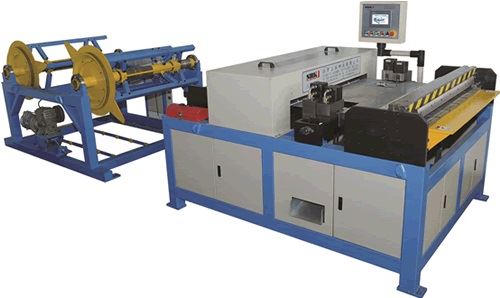

Automatická linka SBAL-III
Vlastnosti
Auto Duct Line III sa skladá z odvíjača, drážkovacej jednotky vyrovnávacieho stroja, drážkovacej jednotky „V“ a „štvorca“, rezacej jednotky a ohýbacej jednotky. Pre prírubové kanály TDF sa používajú štandardné "V" a "štvorcové" drážkovacie zariadenia a "štvorcové" drážkovacie zariadenie sa môže použiť aj na výrobu TDC prírub. Ohýbacia jednotka môže byť vyrobená do pravého uhla, aby zodpovedala Pittsburghu, alebo môže byť plech ohnutý do tvaru "štvorca" alebo "L". Výrazne zlepšite mieru využitia dosky, znížte intenzitu práce a znížte prácnosť. Elektrická riadiaca časť výrobnej linky využíva úplné servo riadenie; riadiaci systém má systém spätnej väzby s uzavretou slučkou a presnosť a stabilita sú samozrejme zlepšené. Maximálna prevádzková rýchlosť je 18 m/min. Tolerancia dĺžky je ±0.5mm; tolerancia uhlopriečky je ±0.8mm. Systém dokáže pokryť výrobnú kapacitu 1500 m² vzduchového potrubia za zmenu (8 hodín). Auto Duct Line III môže poháňať zaslepovanie rúr. Zároveň je veľmi vhodný pre diverzifikovanú výrobu ako je TDF/uhlová oceľ/zásuvné tvarovanie prírub. Uhlové oceľové príruby a zásuvné príruby je možné automaticky ohýbať do štvorcových rúrok.
1. Závesné rameno z hliníkovej zliatiny uľahčuje obsluhu stroja.
2. Vstavaná riadiaca skriňa redukuje kabeláž ako celú konštrukciu a uľahčuje jej premiestňovanie.
3. Importovaná konfigurácia je veľmi stabilná a pohodlne sa používa. CNC Air Duct Line je linka na výrobu potrubí s najvyššou automatizáciou a najvyššou účinnosťou v strojoch s pravouhlým potrubím. Okrem toho môžeme tiež prispôsobiť stroje na základe vašich špeciálnych požiadaviek.
Základná konfigurácia
Jeden elektrický odvíjač (2 cievky).
Jedna sada nivelačných a perlovacích zariadení.
Hydraulický uhlový strihací stroj so štyrmi sadami matrice.
Hydraulický stroj na strihanie plechov, hydraulická ohýbačka
Jedna sada CNC počítačového riadiaceho systému a výrobného softvéru.
Jeden motor
Technické dáta
|
Typ |
SBAL-III-1250 |
SBAL-III-1550 |
|
Hrúbka |
0.5-1.2 mm |
0.5-1.2 mm |
|
šírka |
1250 mm |
1550 mm |
|
Pracovná rýchlosť |
18 m/min |
18 m/min |
|
Max-hmotnosť cievky |
8000 kg |
8000 kg |
|
Moc |
9,5 kW |
9,5 kW |
|
Hmotnosť |
3250 kg |
4000 kg |
|
Rozmer |
Hlavný stroj: 2300 × 1800 × 1400 mm Odvíjač: 2300×1750×1650 mm |
Hlavný stroj: 2300 × 2100 × 1400 mm Odvíjač: 2300×1750×1650 mm |
