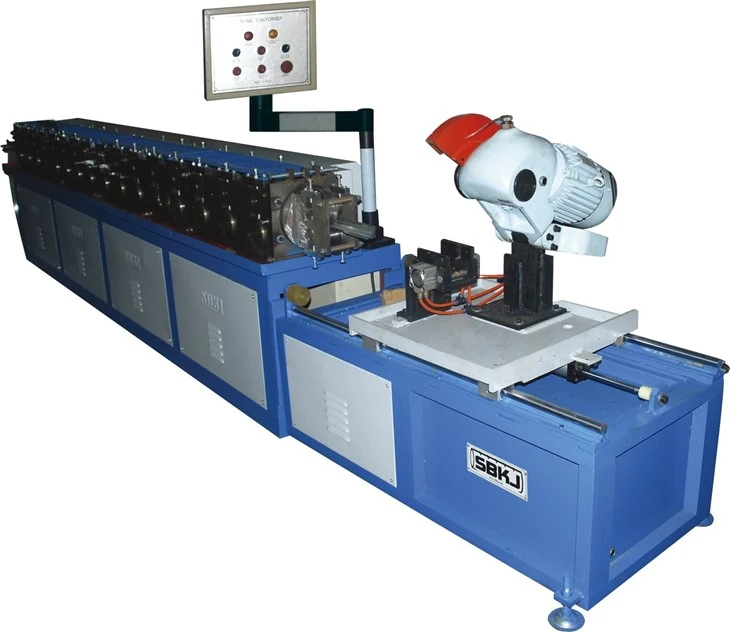

Rezací stroj na tvarovanie príruby HVAc

špecifikácia:
1) Technické tvarovanie
Odvíjač--- Posun vedenia ---Formovanie---Meranie a rezanie---Výbehový stôl
2) Odvíjač:
1. Vnútorný výsuvný spôsob, nosnosť 1T
2. Cievka bez napájania
3. Vnútorný priemer cievky: 450--530 mm
4. Vonkajší priemer cievky: menší alebo rovný 1200 mm
3) Posun vodidla:
1. Šírka posunu vedenia: 55 mm----200 mm
4) Formovanie rámu:
1. Surovina: galvanizovaná oceľ, nízkouhlíková oceľ: pre príklad Q 235
2. Hrúbka: 0,6 mm-1.0 mm
3. Šírka suroviny: 80 mm-120 mm
4. Typ rámu je typ steny
5. Formovacie sady: 17 sád
6. Priemer hlavného hriadeľa￠42 mm, surovina hriadeľa 40Cr srdce deal
7. Surovina rolky GCr15 , všetky so srdcom, HRC56-62
8. Rýchlosť tvarovania: 8 m/m
9. Zaberá štvorec: dĺžka x šírka 15 metrov x 2 metre
10. Výkon motora 3,5 kw , typ reduktora ZQ250 , 4.3.11 prietok chladiacej a mazacej kvapaliny : 120L/min
5) Rezanie a meranie:
1. Rezný výkon motora: 2 kW
2. Rýchlosť rezania je možné voľne nastaviť
3. Vzduchový prúd: 0,9 kocky/min, 0,5~0,7 MPa
